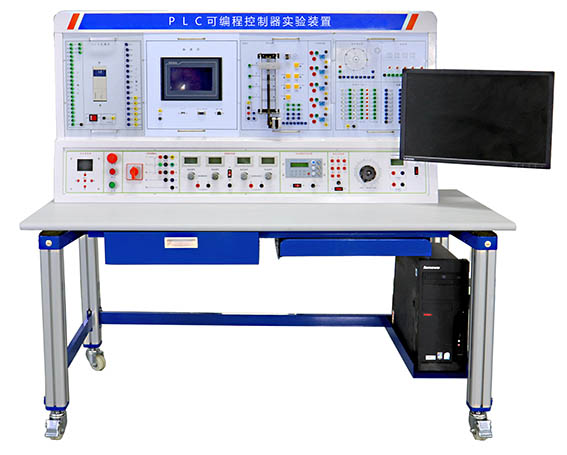

HY-61SN施耐德PLC可編程控制器實驗裝置

一、概述

本裝置結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、PLC模擬負載掛箱、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，實訓項目豐富、綜合性強、緊跟工業自動化發展潮流。

二、裝置特點

1、裝置采用組件式結構，更換實驗模塊便捷，如需要擴展功能或開發新實驗，只需添加實驗模塊掛箱即可，永不淘汰。
2、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。
3、采用三菱可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。
三、技術性能
1、輸入電源：AC380±10%  50Hz
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
3、+24V/2A直流穩壓電源輸出
4、+5V/1A直流穩壓電源輸出
5、±12V/1A直流穩壓電源輸出
6、直流電壓：0～10V可調輸出；直流電流：0～20mA可調輸出
7、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<400m
8、裝置容量：＜1KVA
9、重    量：＜110Kg
10、外形尺寸：1600mm×680mm×1600mm
11、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、實訓裝置的基本配置及功能
實訓裝置由控制屏、實訓桌、主機實訓組件、實訓模塊（含豐富的工業現場設備模擬實訓對象）、變頻器掛箱、觸摸屏掛箱等組成。
（一）功能、特點
1）實驗臺包括
A．直流電壓：0～10V可調電壓源輸出，指針電壓表指示輸出；
B. 直流電流：0～20mA可調電流源輸出，指針電流表指示輸出；
C．+24V/1A直流穩壓電源輸出
D．+5V/5A直流穩壓電源輸出
E．交流380V電源輸出
F. 斷路器1只，用于控制實驗臺電源
G. 400V電壓表3只，分別指示三相相電壓
2）PLC主機及實驗模塊的輸入輸出端口均已引到面板上。采用插拔式自鎖線連接實驗，輸入可以接模擬輸入開關、行程開關或光電開關等。輸出可以接面板上的指示燈、數碼管和繼電器、直流電機和蜂鳴器，還可以與演示裝置相連接，可應用實際的工業控制。
3）實驗臺本身帶有24V/2A的電源。可以直接用于輸出負載或與演示裝置接口或與其它對應裝置相連。
4）實驗臺結構采用掛箱式，便于實驗項目擴展和用戶第二次開發。
5）可完成PLC控制原理基本實驗、應用實驗以及用于真正的工業控制。
6）PLC主機配置（兩種配置選擇一種）
配置施耐德TM218LDA40DR4PHN主機，集成數字量I/O（24路數字量輸入16路數字量輸出），模擬量（2路模擬量輸入2路模擬量輸出）,USB通信編程電纜。
7）實訓桌
實訓桌為工業鋁型材結構，桌面為防火、防水、耐磨高密度板；采用電腦桌實訓桌一體化設計，實訓桌下部設有抽屜柜，左邊位雙開門柜用于存放實訓模塊，中間設有兩個大抽屜用于放置工具及資料，右邊為電腦主機放置柜，電腦主機柜和抽屜上方設有鍵盤托架，造型美觀大方。
（二）實驗項目
1)PLC基本技能實訓
1.PLC認知實訓
2.PLC仿真實訓
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．數據處理功能實驗
6．微分、位操作實驗
7．與、或、非邏輯功能實驗
8．定時器、計數器功能實驗
2)PLC模擬控制應用實訓
19.搶答器控制（優先級、數值運算，具有聲效功能）
20.天塔之光控制（閃爍、發射、流水型）
21.音樂噴泉控制（具有聲效功能）
22.十字路口交通燈控制
23.水塔水位控制
24.自動送料裝車系統控制
25.四節傳送帶控制
26.裝配流水線控制
27.多種液體混合裝置控制
28.自控成型機控制
29.全自動洗衣機控制（具有聲效功能）
30.自控軋鋼機控制
31.郵件分揀機控制
32.自動售貨機控制
33.機械手控制
34.四層電梯控制
35.加工中心控制

36.步進電機PLC控制

（三）PLC實訓模塊
